YT010電子土工布強力綜合試驗機

【適用范圍】：用于交通、水利、隧道、建筑工程等行業中土工合成材料，包括土工織物、復合土工織物、土工格柵、土工膜及有關產品的拉伸、撕破、頂破、剝離、接縫等性能的測試。

【相關標準】：
JTG E50-2006《公路工程土工合成材料實驗規程》
GB/T 15788-2005《土工布及其有關產品   寬條拉伸實驗方法》
GB/T 16989-1997《土工布  接頭/接縫寬條拉伸試驗方法》
GB/T 14800-1993《土工布頂破強力試驗方法》（等同ASTM D 3787）
GB/T 13763-1992《土工布梯形法撕破強力試驗方法》
GB/T 1040-1992 《塑料拉伸性能試驗方法》
ASTM D4595-1986 《土工布及其有關產品   寬條拉伸實驗方法》
BS 6906.1-1987   《土工布及其有關產品   寬條拉伸實驗方法》
GB/T 17640-1998《土工合成材料 長絲機織土工布》

【儀器特性】

                   1、主機：

                   1.1該機采用門式雙空間結構；上拉、下壓。

1.2調速系統采用伺服調速系統及交流伺服電機，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速范圍可達0.01～500mm/min。

1.3傳動部分采用圓弧同步齒形帶，精密滾珠絲杠副傳動，傳動平穩，噪音低，傳動效率高。

1.4保證試驗同心度，很好的消除了不規則試樣對傳感器的影響。

2、控制系統、操作軟件及數據處理系統

2.1計算機控制系統，具有集成度高、性能穩定、調整方便等優點?？梢詫?shí)驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫保存，方便用戶對測試結果的再分析。對于用戶自定義的各種office報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理強力、伸長、時間的原始數據及由此派生的曲線。

2.2保護功能:該機具有軟件和機械兩種限位保護方式,超過最大負荷自動停機;具有過流、過壓、過載等多種保護功能。

2.3批量試驗可實現曲線的分層次顯示，曲線自動跟隨。

2.4該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼。

2.5監測試驗過程：對試驗過程中的強力、伸長、曲線等多種參數可實現實時顯示。

2.6結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析。

2.7可根據用戶需要選擇力值～時間、力值～伸長、伸長～時間等曲線來進行試驗及數據顯示、存儲、分析及打印。

2.8曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量。

2.9結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對。

2.10數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。

【技術參數】：

                1. 最大量程：50000N

                2. 試驗負荷范圍：0.4%--100%FS（80N-50000 N）

                3. 負荷測量精度：±0.5%

                4. 負荷分辨力:1/300000(全程分辨力不變)

                5. 速度比率：1:100000

                6. 速度精度：±1%

                7. 測試速度：0.01—500mm/min,無級調速

                8. 橫梁位移測量：分辨率高于0.0025mm

                9. 試驗空間  拉伸空間：1000mm

                                           頂破空間：700mm

                                           橫梁移動行程（不含夾具）：800

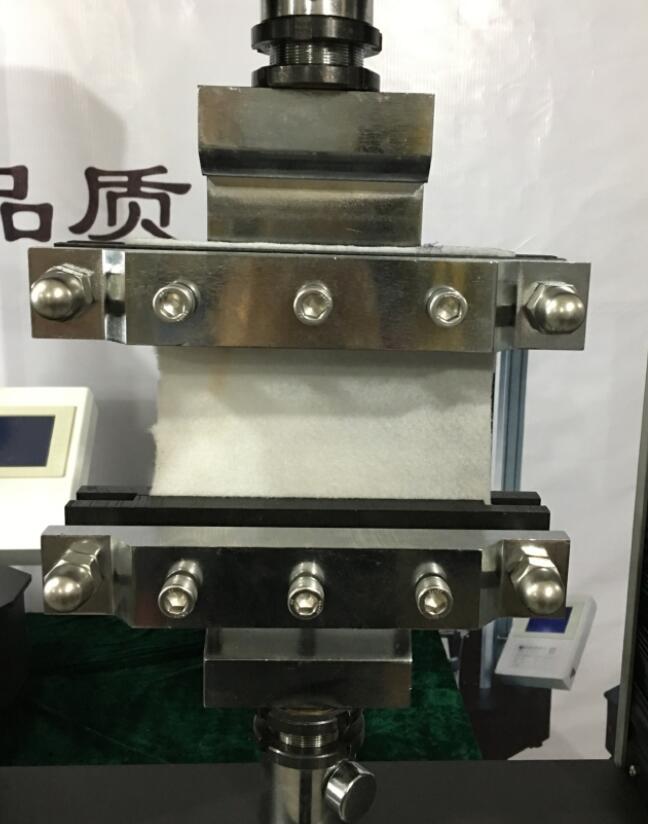

                        10夾具形式及種類: 土工布專用拉伸、撕破夾具一套；刺破、頂破夾具一套

                        11.整機電源：單相,220V±10%,50Hz

                  12.重量：500kg
